Виды концевых адаптеров для картриджных фильтров

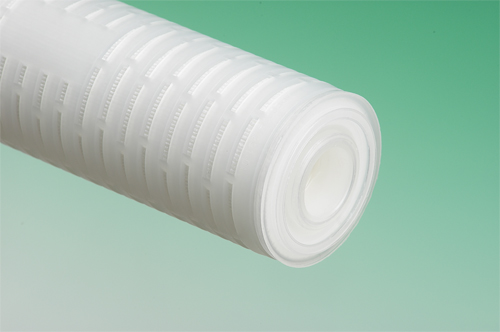

Открытые с двух сторон (DOE) картриджи - это картриджи, открытые с обоих концов. Уплотнение, закрывающее один конец и направляющее поток через другой конец, находится в корпусе фильтра.

Уплотнения, которые обычно используются в корпусах, выпускаемых для картриджей DOE, образованы острыми гранями, врезающимися в элемент. Один конец заглушен, а другой соединен с патрубком фильтра. Уплотнения прижимаются к торцам элемента пружинной или резьбовым прижимом. Картриджи могут присоединяться друг к другу для удлинения, чтобы уменьшить их общее количество для различных потребителей, однако считается, что лучше использовать цельные картриджи.

Недостаток системы DOE заключается в том, что такое уплотнение является слишком грубым и чувствительным к повреждению и ошибкам установки, приводящим к байпассированию картриджа и, как следствие, к снижению эффективности фильтрующей системы.

Не рекомендуется устанавливать элемент с таким типом концевого адаптера, если рейтинг абсолютной фильтрации должен быть 5 мкм и меньше, если имеет место непрерывный поток при повышенных температурах или если требуется санитарная обработка.

Нажмите на любое из следующих изображений, если хотите увидеть увеличенную версию.



Картриджи с открытыми с двух сторон концами (DOE) идеально подходят для неответственной фильтрации общего назначения и предварительной фильтрации, где особенно важно снизить эксплуатационные затраты. Чаще всего встречается на картриджах типа SupaGard.
Так же DOE картриджи изготавливаются с твердыми литыми торцами. Это прочные элементы фиксированной длины с малым сжатием, не применяются для тонкой фильтрации. Уплотнение элемента также обеспечивается острыми гранями корпуса фильтра.



Картриджи с одним открытым концом (SOE) - это картриджи, у которых один конец уже заглушен крышкой, а другой открыт, причем на открытом конце установлены уплотняющие кольца, обеспечивающие более эффективное и надежное уплотнение, чем DOE.
Кроме того, картриджи SOE проще и надежнее устанавливаются в корпус, содержащий меньшее количество внутренних компонентов, что делает очистку и обслуживание более простыми и эффективными.
На рынке представлены различные уплотнительные кольца и заглушки для различных областей применения и для различных производителей корпусов.
Компания Amazon предоставляет широкий выбор наиболее распространенных концевых адаптеров, подходящих для наших картриджей. Ниже подробно описаны наиболее распространенные из них.

Санитарная обработка
Коды 2, 3, 7, 8, A и B выпускаются в исполнении из армированного стеклонаполненного полипропилена. Их рекомендуется применять при высоких температурах. Их можно стерилизовать паром и подвергать другим видам тепловой санитарной обработки.

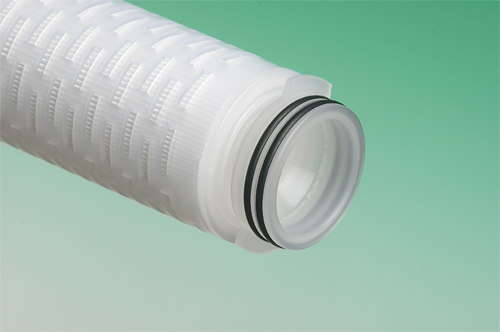

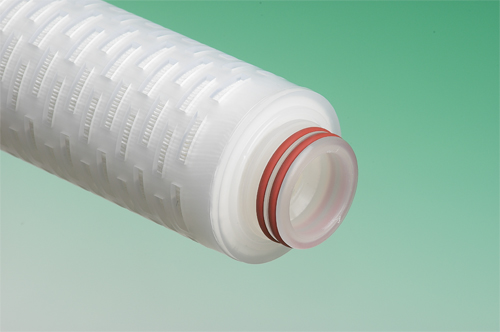

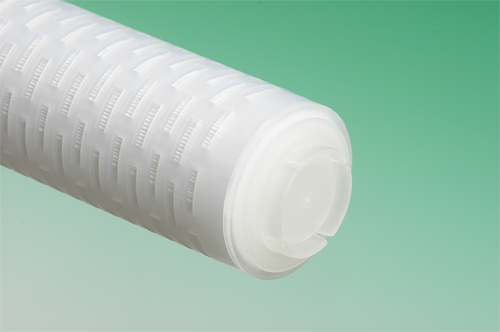

В конфигурации Amazon Код 3 применяются уплотнительные кольца 2 x 222 с открытого конца и плоские заглушки с закрытого конца. Это один из наиболее распространенных вариантов, применяемых на установках получения очищенной воды и воды для промышленных целей.

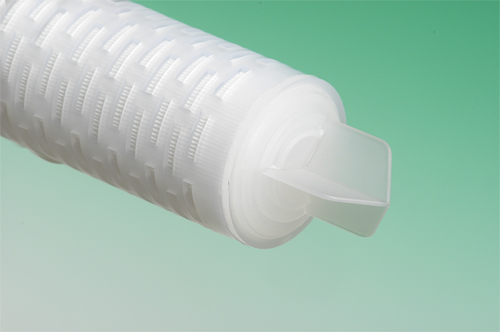

В конфигурации Amazon Код 8 применяются те же уплотнительные кольца 2 x 222, что и в конфигурации Код 3, но с заглушкой типа «перо» с закрытого конца. Функция пера – центрировать картридж при установке картриджей большей длины.

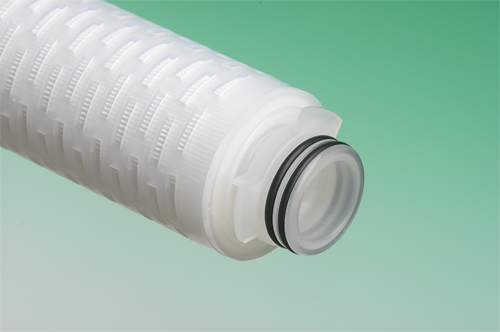

В конфигурации Код 7 применяются уплотнительные кольца 2 x 226 вместе с двойным байонетом с открытого конца и заглушкой типа «перо» с закрытого конца. Наличие байонета позволяет однозначно позиционировать элемент в корпусе, что позволяет оператору убедиться в правильной его установке, также байонет предотвращает сдвиг фильтра во время стерильной фильтрации, исключает возможность нарушения герметичности уплотнений при обратном направлении течения и подъема картриджа при обратной промывке. Это стандартное исполнение картриджа для многих критических процессов в фармацевтической и промышленности и индустрии напитков.

В конфигурации Код 2 применяются те же уплотнительные кольца 2 x 226 и версия байонета, что и в Версии Код 7, но с закрытого конца картриджа применяется плоская заглушка. Преимущества этой конфигурации те же, что и для Кода 2.
В конфигурации Код Sприменяются уплотнительные кольца 2 x 222 в сочетании с тройным байонетом, преимущества те же, что и в конфигурации Код 7. С закрытого конца стоит заглушка типа «перо».
В конфигурации Amazon Код A применяется двойное уплотнительное кольцо с открытого конца и заглушка типа «перо» с закрытого конца (для выравнивания картриджа при больших длинах). Эта конфигурация является отличной многоцелевой моделью для важнейших областей применения.

В конфигурации Amazon Код B применяется двойное уплотнительное кольцо с открытого конца и плоская заглушка с закрытого конца (обычно рекомендуется для однокартриджных корпусов) Является отличной многоцелевой моделью для промышленного применения.

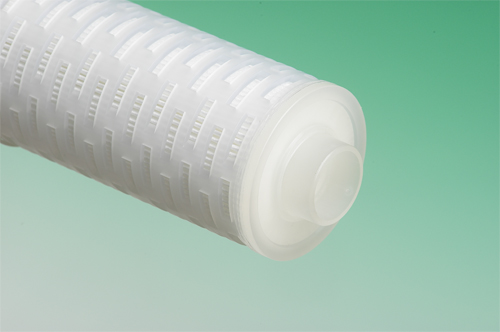

В конфигурации Код 6 применяются двойные уплотнительные кольца 2 x 020, расположенные на выступе в корпусе, который точно соответствует каналу в самом картридже. Эта конфигурация часто используется в однокартриджных пластиковых корпусах фильтров, Элемент имеет канавку на закрытом конце, а корпус – соответствующий выступ на дне для выравнивания элемента при установке.

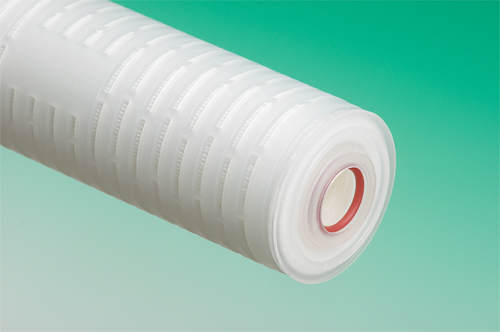

В конфигурации код 9 применяется одинарное внутреннее уплотнительное кольцо 213, которое прилегает к посадочному выступу в некоторых типах пластиковых корпусов. Элемент имеет канавку на закрытом конце, а корпус – соответствующий выступ на дне для выравнивания элемента при установке.

Все концевые адаптеры компании Amazon представлены с широким выбором уплотнительных материалов, таких как ЭПДМ, BUNA-N, Силикон, Витон и Силикон ФЭП. Большинство из них одобрены FDA, все материалы тщательно подобраны так, чтобы избежать попадания силикона в краски наносимые методом электроосаждения (для получения более подробной информации обращайтесь в отдел продаж).
