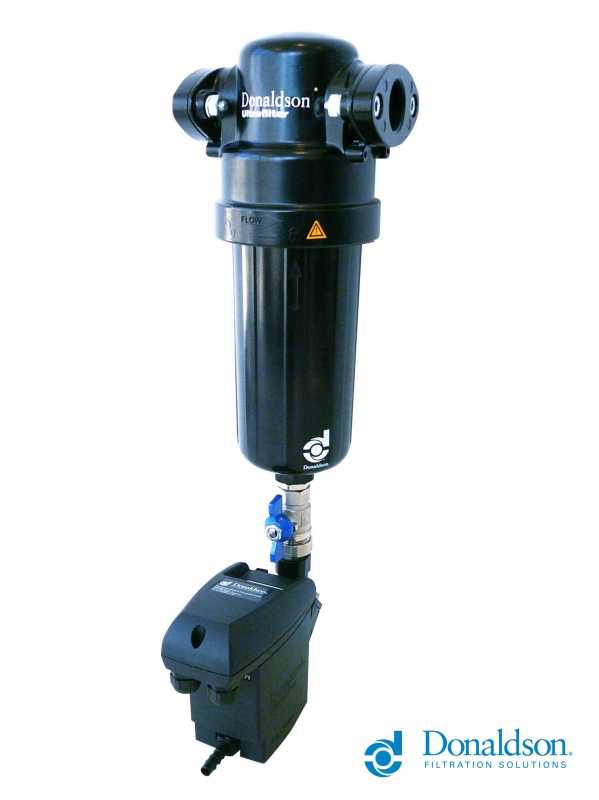

Циклонный сепаратор DF-C

Циклонный сепаратор DF-C
Скачать спецификацию

Сепаратор для удаления твердых и жидких частиц и аэрозолей из сжатого воздуха и газов.

Описание:
Циклонные сепараторы DF-C разработаны для очистки сжатого воздуха и других газов. Обладают высокой степенью очистки в широком диапазоне
расходов воздуха при низких потерях давления благодаря применению инновационной конструкции импеллера на входе в фильтр и оптимизации потока воздуха в новом корпусе. В серии DF-C представлено 6 вариантов исполнения корпуса фильтра с расходами от 120 до 1100 м3/ч (отн. к 7 бар). Конструкция сепаратора отвечает требованиям Европейской директивы 97/23/EG для сосудов, работающих под давлением.

Доступны два варианта исполнения:
Standard -  Наличие конденсатоотводчика UFZ с таймерным управлением
Superplus - Наличие конденсатоотводчика UFM-D с контролем уровня

Описание работы:
Сжатый воздух поступает на вход фильтра, далее на импеллер, где закручивается в вихрь, в котором тяжелые частицы под действием центробежных сил и инерции ударяются о стенку корпуса. При соударении с поверхностью частицы теряют часть кинетической энергии и с пониженной скоростью
соскальзывают на дно корпуса. Собранный на дне корпуса конденсат удаляется с помощью конденсатоотводчика, в то время как очищенный сжатый воздух поступает в систему.
